1、正壓型防爆分析小屋系統的組成

正壓型防爆分析小屋是可廣泛適用于冶金、化工、紡織、煉油等行業,它是可用于I區、Ⅱ區等危險場所的一種防爆工業產品,現場只要提供電、氣,在線儀表即可在危險場所安全、穩定、可靠的工作，同時，在分析室內執行操作的工作人員也可得到安全保障。

該系統由以下五部分組成：

A 分析室主體（雙層結構，中間填有保溫隔熱防火材料）

B 室內危險氣體濃度監測系統

C 聲光報警聯鎖系統

D 儀表電源系統

E 公用電源系統

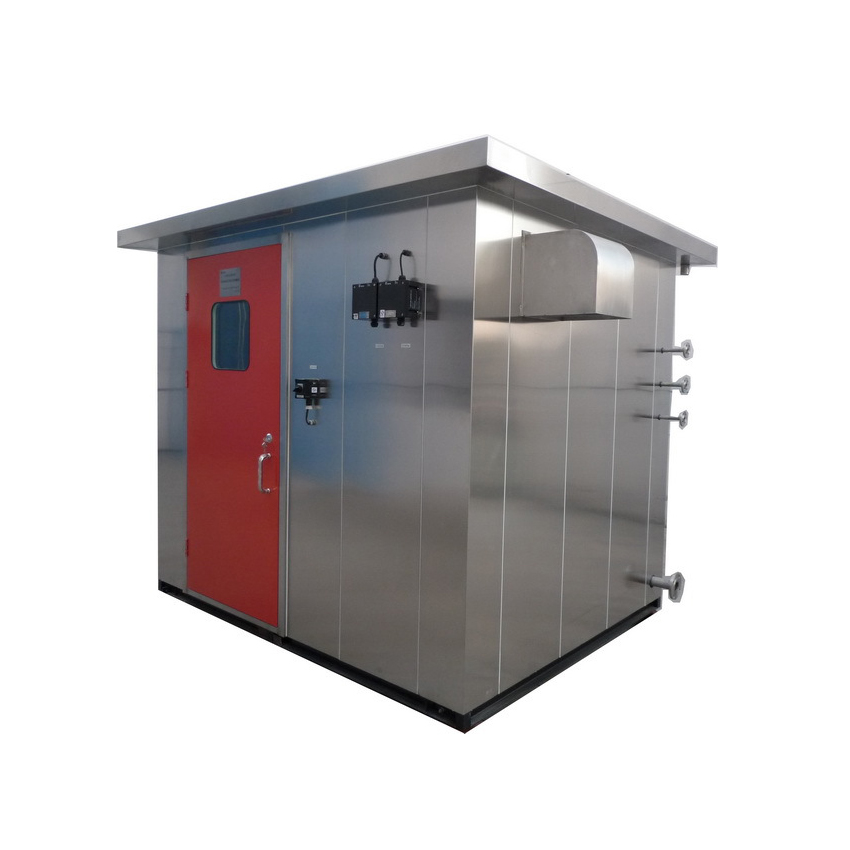

正壓型防爆分析小屋實物圖片

2、正壓型防爆分析小屋結構

小屋結構形式：采用內外鋼結構，將分析儀表、預處理、控制單元組裝在分析室內，分析室現場就近安裝。取樣探頭在室外減壓站前安裝。分析室主體采用內外鋼質結構，內外均為冷扎（或不銹鋼）鋼板，底座采用10號槽鋼，四周龍骨方鋼結構，內外板均噴塑處理，中間夾層厚70mm，其間填充有阻燃、保溫、隔熱材料。室內安裝有防爆空調，可調節室內溫度。電配系統為管線系統，配有防爆配電箱。照明系統采用防爆應急日光燈。分析室內還具有通風、換氣、過濾裝置。單開門結構,配有玻璃看窗和逃生門鎖。采用特殊加工技術,均達到密封性、防腐、防塵、控制溫度等功能。

3、正壓型防爆分析小屋適用范圍：

１) 室內環境溫度：5℃~+45℃

２) 環境濕度：相對濕度不大于95%

３) 海拔高度：不超過2000m

４) 分析室內溫度根據內裝分析儀表器的要求，采取暖氣或空調措施。

５) 分析室引風管入口處應處于非危險區。

4、正壓型防爆分析小屋安裝使用條件：

1）環境溫度： -20℃~40℃

2）電源： AC220±10% 50Hz

3）大氣壓力： 50 KPa-- 106 KPa

4）海拔高度： < 2000m

5）無強烈震動

5、正壓型防爆分析小屋主要技術參數：

A：防爆等級：ExdⅡBT4~ExdⅡCT6，制作等級根據用戶要求而定。

B：分析室內濃度超限（25%LEL）時聲光報警

C：電源：220VAC±10%，50Hz，20A

D：防護等級：≥IP56E：內壓力正常值：30 -100Pa

6、正壓型防爆分析小屋產品特點

1、設有防爆配電箱和接線箱

2、 敷線方式根據用戶要求而定

3、可根據用戶要求安裝防爆空調，確保小屋內的溫度，也可在屋內安裝防爆電熱汀或蒸汽供暖設備。

4、內裝防爆熒光燈

5、可根據用戶要求內裝工作臺

6、分析儀表可由用戶自定

7、分析小屋具有防震、防靜電、防火花、防塵、抗干擾等優點，為儀表提供良好的運行環境，增強系統的可靠性

8、分析小屋可將各工業領域中應用的各過程分析儀表相對集中安裝，利用分析小屋公共工程統一供電，統一與控制室互傳信號
